گریتینگ فولادی پرس شده با سطح دندانه دار گالوانیزه گرم برای کاربردهای سنگین

Place of Origin:هنان
نام تجاری:Gnee
گواهینامه:SGS
توانایی تامین:10000 تن/تن در ماه
توضیحات محصول
محصولات گریتینگ فولادی جوش داده شده با فشار
مرور کلی محصول

گریتینگ فولادی قفل شده با فشار از فرآیندی شامل شیارزنی، درج پین قفل فشار و پرداخت تولید می‌شود. در نقاط تقاطع فولاد تخت و میله‌های افقی، میله افقی به فولاد تخت باربر فشرده شده و محکم می‌شود. در برخی کاربردها، ممکن است از فولاد تخت برای میله‌های افقی نیز استفاده شود.

این گریتینگ به طور گسترده برای کاربردهای صنعتی مختلف از جمله کفپوش، راهروها، نیم طبقه/عرشه، پله‌ها، حصارها، کف مخازن، رمپ‌ها، سطوح اسکله/انبار، پوشش کانال‌ها، محافظ‌های ایمنی پنجره و ماشین‌آلات، قفسه‌های شستشو، صفحات تهویه، قفسه‌های انبار، سقف‌های کاذب و پوشش گودال‌های زهکشی استفاده می‌شود.

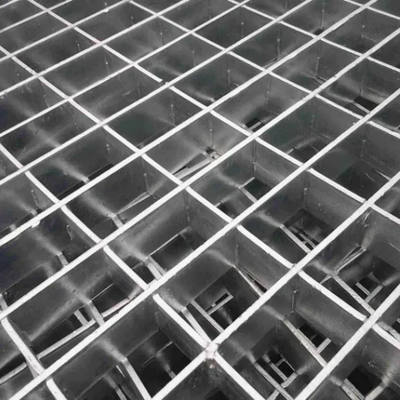

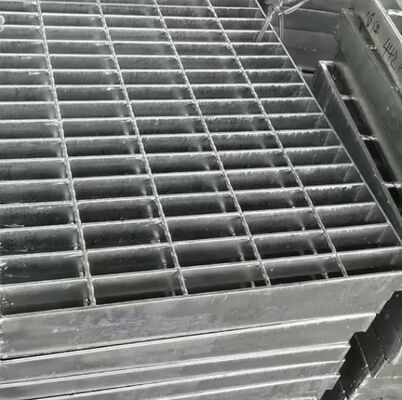

Press-locked steel grating installation and application examples
مشخصات فنی
جنس فولاد کربن Q235، فولاد ضد زنگ 304 / 316
نوع قفل فشاری / میله تخت / میله دندانه دار / میله I شکل
اندازه میله باربر 20x3 تا 100x9 میلی متر؛ مشخصات مقطع I: 25x5x3، 32x5x3، 38x5x3، 40x5x3، 50x5x3، 50x7x4، 55x7x4، 60x7x4، 65x7x4، 70x7x4، 75x7x4 و غیره.
فاصله میله باربر 12.5 تا 100 میلی متر (30، 40، 60 میلی متر توصیه می‌شود، استاندارد آمریکا موجود است)
فاصله میله عرضی 18.5 تا 101.6 میلی متر (50، 100 میلی متر توصیه می‌شود، استاندارد آمریکا موجود است)
مشخصات استاندارد فولاد تخت باربر: 25x3 میلی متر / فاصله مرکزی: 30 میلی متر، 40 میلی متر، 50 میلی متر، 100 میلی متر
میله افقی: 10x2 میلی متر / فاصله مرکزی: 50 میلی متر، 100 میلی متر
عملیات سطحی بدون عملیات / رنگ آمیزی / گالوانیزه گرم
استاندارد فولاد چین GB700-88 / آمریکا ASTM (A36) / بریتانیا ASTM (A36)
استاندارد HDG چین GB/T13912-92 / آمریکا ASTM (A123) / بریتانیا BS729
استاندارد کیفیت چین YB/T4001-1998، آمریکا ANSI/NAAMM (MBG531-88)، بریتانیا BS4592-1987، استرالیا AS1657-1992
مشخصات فاصله میله باربر
شماره. فاصله میله باربر (میلی متر) عرض پنل استاندارد (ضخامت میله باربر 5 میلی متر) تعداد میله باربر (عدد) توضیحات
1 12.5 1005 81 فاصله بین دو طرف کوچکتر از فاصله میله باربر معمولی است
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23.85 1007 43
6 25 1005 41
7 30 995 34
8 30.16 1000 34
9 30.3 1005 34
10 32.5 1013 32
11 34.3 1000 30
12 35 1020 30
13 35.3 1029 30
14 40 1005 26
15 41 1030 26
16 41.4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17

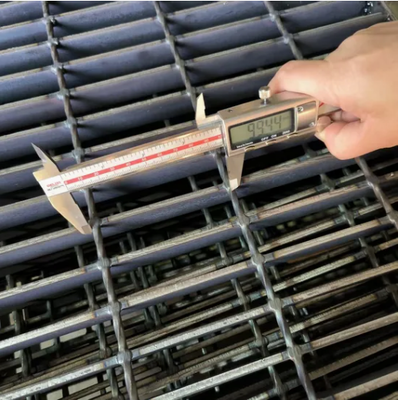

Steel grating technical details and close-up view
خلاصه محصول

محصولات گریتینگ فولادی جوش داده شده با فشار مرور کلی محصول گریتینگ فولادی قفل شده با فشار از فرآیندی شامل شیارزنی، درج پین قفل فشار و پرداخت تولید می‌شود. در نقاط تقاطع فولاد تخت و میله‌های افقی، میله افقی به فولاد تخت باربر فشرده شده و محکم می‌شود. در برخی کاربردها، ممکن است از فولاد تخت برای میله‌...
